ساخت پرس هیدرولیک

مقدمه

ساخت دستگاه پرس ضایعات زمانی موفق است که دستگاه فقط نیروی زیادی تولید نکند، بلکه بتواند ضایعات مختلف را با سرعت، ایمنی و کیفیت ثابت فشرده کند. حجم زیاد فلز، کارتن، پلاستیک و سایر مواد بازیافتی، حمل‌‌ونقل و انبارش آن‌ها را دشوار می‌کند. انواع دستگاه پرس ضایعات با کم کردن حجم مواد، این فرایند را ساده‌تر و اقتصادی‌تر می‌کنند.

در فرایند ساخت دستگاه پرس ضایعات باید چند عامل هم‌زمان بررسی شود؛ از نوع ماده و ظرفیت تولید گرفته تا فضای نصب، تناژ فشار، اندازه عدل خروجی و روش کنترل. در ادامه، مراحل اصلی طراحی و ساخت دستگاه پرس ضایعات را بررسی می‌کنیم و با تفاوت انواع مدل‌های مورد استفاده در صنعت آشنا می‌شویم.

مرحله اول: تعیین کاربرد در ساخت دستگاه پرس ضایعات

پیش از تهیه آهن و قطعات، باید مشخص شود دستگاه دقیقاً برای چه کاری ساخته خواهد شد. پرس مورد استفاده برای قوطی و ضایعات سبک، با دستگاهی که قرار است ورق‌های فلزی ضخیم یا ضایعات حجیم را فشرده کند، یکسان نیست.

در این مرحله از ساخت دستگاه پرس ضایعات بهتر است اطلاعات زیر مشخص شود:

• جنس ضایعات؛ مانند آهن، آلومینیوم، کارتن، پلاستیک یا مواد نساجی
• وزن و حجم تقریبی مواد ورودی در هر ساعت
• ابعاد عدل یا بسته فشرده موردنیاز
• میزان نیروی فشار و تعداد سیکل کاری
• روش بارگیری و تخلیه مواد
• فضای موجود برای نصب و دسترسی اپراتور
• نوع نیروی محرک؛ هیدرولیکی، مکانیکی یا ترکیبی

این اطلاعات پایه انتخاب جک، پمپ، ابعاد محفظه، ضخامت شاسی و توان موتور را تشکیل می‌دهد. اگر این مرحله با حدس انجام شود، ممکن است فرایند ساخت دستگاه پرس ضایعات در زمان بهره‌برداری با افت فشار، کندی عملکرد یا استهلاک زودهنگام روبه‌رو شود.

مرحله دوم: طراحی مهندسی و تهیه نقشه ساخت

پس از تعریف نیازها، نوبت طراحی فنی می‌رسد. مدل‌سازی سه‌‌بعدی با نرم‌افزارهای مهندسی مانند SolidWorks یا AutoCAD به سازنده کمک می‌کند ابعاد قطعات، محل نصب جک، مسیر حرکت صفحه فشرده‌ساز و فضای تعمیرات را پیش از تولید بررسی کند.

نقشه ساخت دستگاه پرس ضایعات نباید فقط ظاهر دستگاه را نشان دهد. جزئیات مربوط به ضخامت ورق‌ها، نوع پروفیل، محل جوش‌ها، سوراخ‌کاری، تلرانس قطعات متحرک و نحوه اتصال مجموعه هیدرولیک نیز باید در آن مشخص باشد. در این مرحله، نقاطی که بیشترین تنش را تحمل می‌کنند باید توسط مهندس مکانیک بررسی شوند.

مرحله سوم: انتخاب مواد اولیه و قطعات اصلی

کیفیت مواد اولیه تأثیر مستقیمی بر عمر نهایی در ساخت دستگاه پرس ضایعات دارد. شاسی و محفظه فشرده‌سازی باید از فولاد مناسب و ورق‌هایی با ضخامت متناسب با فشار کاری ساخته شوند.

قطعات اصلی معمولاً شامل موارد زیر هستند:

• ورق و پروفیل فولادی برای شاسی و محفظه
• صفحه یا رام فشرده‌ساز
• سیلندر یا جک هیدرولیک
• پمپ هیدرولیک و الکتروموتور
• مخزن روغن، فیلتر و شیرهای کنترل
• شیلنگ‌ها و اتصالات دارای فشار کاری مناسب
• تابلو برق، سنسورها و تجهیزات کنترل
• کلید توقف اضطراری و حفاظ‌های ایمنی

مرحله چهارم: ساخت شاسی و محفظه فشرده‌سازی

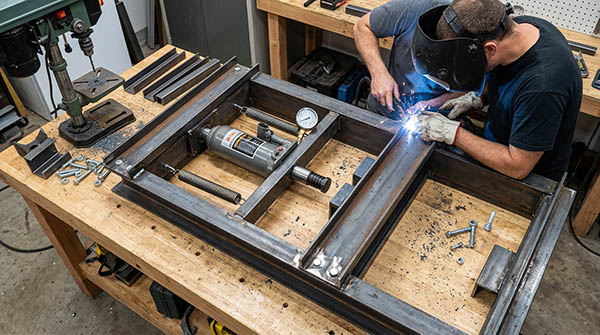

شاسی، اسکلت اصلی دستگاه است و تمام نیروی ایجادشده در زمان پرس را تحمل می‌کند. ورق‌ها و پروفیل‌ها ابتدا بر اساس نقشه برش می‌خورند و سپس برای مونتاژ اولیه در جای خود قرار می‌گیرند.

جوشکاری شاسی باید بر اساس استانداردهای بین‌المللی مانند انجمن جوشکاری آمریکا (AWS) و به‌صورت اصولی انجام شود.

مرحله پنجم: نصب سیستم هیدرولیک

در بیشتر پروژه‌های ساخت دستگاه پرس ضایعات، سیستم هیدرولیک وظیفه تولید و انتقال نیروی فشاری را بر عهده دارد. جک هیدرولیک باید بر اساس نیروی لازم، طول کورس، سرعت حرکت و تعداد سیکل کاری انتخاب شود.

مرحله ششم: نصب تابلو برق و تجهیزات ایمنی

کنترل دستگاه باید برای اپراتور ساده و قابل فهم باشد. شستی‌های روشن و خاموش، انتخاب حالت دستی یا خودکار، تنظیم زمان فشار و نمایش وضعیت دستگاه می‌توانند روی پنل کنترل قرار بگیرند.

مرحله هفتم: مونتاژ، تست و رفع عیب

تست نهایی در پروژه ساخت دستگاه پرس ضایعات باید موارد زیر را شامل شود:

• توانایی دستگاه در فشرده‌سازی ماده هدف
• زمان هر سیکل کاری و یکنواختی بسته‌های تولیدشده
• میزان افت فشار و دمای روغن
• نشتی نداشتن مدار هیدرولیک و عملکرد توقف اضطراری

انواع مدل‌ها در ساخت دستگاه پرس ضایعات

دستگاه پرس افقی

پرس افقی برای ضایعات حجیم و موادی که به فضای بارگیری بیشتری نیاز دارند مناسب است.

دستگاه پرس عمودی

پرس عمودی فضای کمتری اشغال می‌کند و برای کارگاه‌ها و مراکز جمع‌آوری با حجم متوسط کاربرد دارد.

جمع‌بندی

پروژه ساخت دستگاه پرس ضایعات یک فرایند چندبخشی است که از شناخت ماده ورودی و تعیین ظرفیت شروع می‌شود و با طراحی مهندسی، ساخت شاسی، نصب سیستم هیدرولیک، اجرای کنترل و تست ایمنی ادامه پیدا می‌کند.
